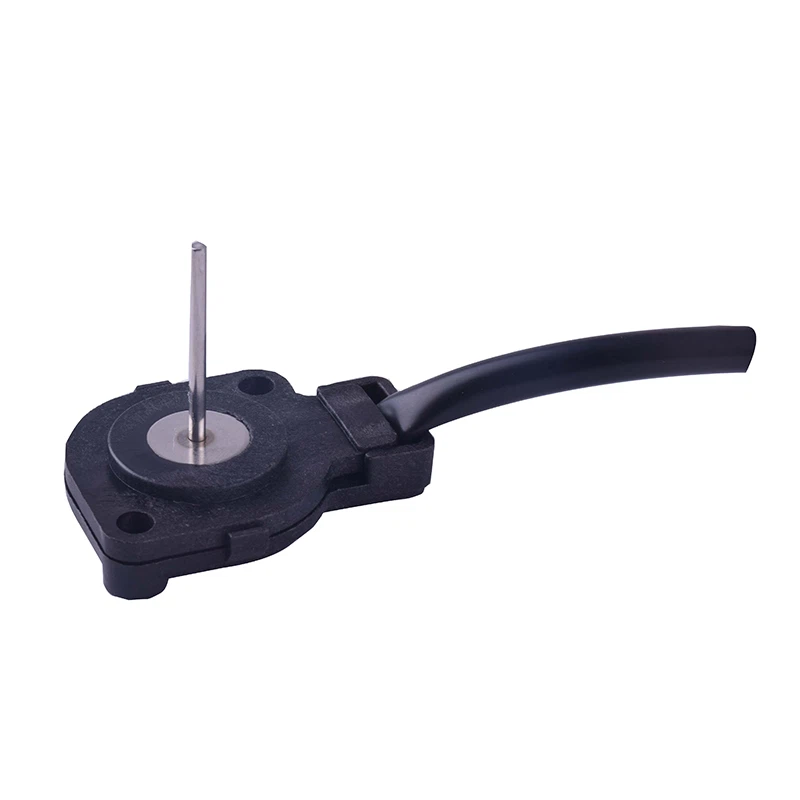

Synhwyrydd Hidlo Dwr Llif

Mae synwyryddion llif ffilter dŵr yn ddyfeisiadau sy'n synhwyro llif dŵr a signalau allbwn fel corbys, cerrynt neu foltedd. Mae'r signal allbwn yn gymesur â chyfradd llif y dŵr, yn dilyn perthynas linellol benodol, gyda fformiwlâu trosi cyfatebol a chromliniau cymharu. Mae hyn yn caniatáu ar gyfer rheoli rheoli dŵr a chyfrifiadau cyfradd llif. Wrth baru â thrawsddygiadur, gall synwyryddion llif dŵr hefyd fesur colled ynni cyfrwng dros gyfnod, megis mewn mesuryddion ynni gwres. Yn nodweddiadol, defnyddir y synwyryddion llif dŵr hyn ar y cyd â sglodion rheoli, microreolwyr, a hyd yn oed PLCs. Maent yn cynnig rheolaeth llif cywir, y gallu i osod cyfraddau llif sy'n cylchredeg, a gallant arddangos llif dŵr a chyfrifo croniad llif.

Mae synwyryddion llif dŵr yn defnyddio effaith Hall o elfennau Neuadd i fesur meintiau ffisegol magnetig. Yn y synhwyrydd, mae polyn positif yr elfen Neuadd wedi'i gysylltu mewn cyfres â gwrthydd llwyth, a chymhwysir foltedd 5V DC wrth sicrhau bod y cyfeiriad presennol yn orthogonal i gyfeiriad y maes magnetig. Pan fydd dŵr yn llifo trwy'r tai switsh tyrbin ac yn gyrru'r rotor magnetig i gylchdroi, cynhyrchir maes magnetig cylchdroi gyda gwahanol bolion magnetig. Mae'r maes hwn yn torri trwy'r llinellau ymsefydlu magnetig, gan gynhyrchu lefelau pwls uchel ac isel. Mae amlder signal pwls allbwn yr elfen Hall yn gymesur â chyflymder y rotor magnetig, sydd yn ei dro yn gymesur â chyfradd llif y dŵr. Defnyddir y signal hwn i gychwyn gwresogydd dŵr nwy. Rhoddir y fformiwla empirig ar gyfer amledd signal pwls gan hafaliad (1):

�=8.1�−3f=8.1q−3

lle:

�f yw amledd signal pwls yn Hz,

�q yw cyfradd llif y dŵr mewn L/munud.

Defnyddir y signal adborth o'r synhwyrydd llif dŵr gan y rheolwr i bennu cyfradd llif y dŵr. Yn dibynnu ar fodel y gwresogydd dŵr nwy, dewisir y gyfradd llif cychwyn gorau posibl, gan alluogi cychwyn ar bwysau isel iawn (islaw 0.02MPa).
